Запасные части для ЭШ 10/70
Экскаватор ЭШ 10/70 - полноповоротная электрическая машина на шагающем ходу с рабочим оборудованием драглайна с ковшом емкостью 10 м3 и длиной стрелы 70 м.
Экскаваторы применяются для открытых разработок полезных ископаемых по бестранспортной системе, при строительстве каналов, ирригационных систем и различных гидросооружений.
Производственная компания "Одиссея" предлагает поставку, ремонт и восстановление запасных частей к шагающему экскаватору ЭШ 10/70.
Ковш
| Номенклатура | Чертеж | Вес, кг | Фото |
|---|
| Блок | 2-201969 | 90 | |
| Блок в сборе | 1-168113СБ | 97,5 | |
| Блок разгрузочный | 1-205162СБ | 647 | |
| Звено соединительное | 3-347501СБ | 28 | |
| Звено соединительное | 3-347500СБ | 17,4 | |
| Звено соединительное | 3-374174СБ | 9 | |
| Ковш V=10 м3 | Э1070.8-10263 | 7870 | |
| Ковш V=11 м3 | 8-19532СБ | 8380 | |
| Ковш V=13 м3 | 8-24935СБ | 8340 | |
| Ковш с упряжью V=10 м3 | 0-136298СБ | 9688 | |
| Ковш с упряжью V=11 м3 | 0-140932СБ | 9688 | |
| Ковш с упряжью V=13 м3 | 0-137819СБ | 10360 | |
| Козырек | 1-140931СБ | 1500 | |
| Коромысло | 3-462511СБ | 435 | |
| Коромысло | 2-251096СБ | 430 | |
| Коуш | 2-253400 | 31,5 | |
| Коуш | 2-251463 | 43 | |
| Коуш в сборе | 2-253112СБ | 44 | |
| Коуш разгрузочный | 3-441114СБ | 31,8 | |
| Коуш тяговый | 2-307764 | 58 | |
| Коуш тяговый | 2-255625 | 49 | |
| Обойма | 1-245204 | 245 | |
| Ось | 2-258880 | 55 | |
| Серьга | 3-488840СБ | 95 | |
| Серьга | 3-322324СБ | 155 | |
| Траверса | 2-201966 | 105 | |
Стрела
| Номенклатура | Чертеж | Вес, кг | Фото |
|---|
| Блок | 1-168478 | 670 | |
| Блок | 2-279339 | 100 | |
| Блок | 2-201422 | 21 | |
| Блок в сборе | 3-226288СБ | 48 | |
| Блок в сборе | 3-345843СБ | 51 | |
| Блок в сборе | 3-177357СБ | 122 | |
| Блок в сборе | 3-177358СБ | 115 | |
| Блок в сборе | 3-177371СБ | 187 | |
| Ось | 4-507291 | 242 | |
| Ось | 4-217919 | 232 | |
| Ось | 4-659532 | 242 | |
| Ось | 3-341062 | 160 | |
| Ось | 3-329495-01 | 178 | |
| Ось | 3-341063 | 111 | |
| Ось | 3-341064 | 23 | |
| Ось | 3-334307 | 96 | |
| Ось | 3-329495 | 160 | |
| Ролик | 3-346001СБ | 19,5 | |
| Ролик | 3-343611СБ | 10,7 | |
| Ролик | 4-973547 | 10 | |
| Ролик предохранительный | 2-202931СБ | 17 | |
| Ролик предохранительный | 2-202931-01СБ | 20 | |
| Ролик предохранительный | 2-207191СБ | 29,7 | |
| Ролик предохранительный | 2-207191-03СБ | 37,5 | |
| Следящие блоки | 1-117164СБ | 2162 | |
| Следящие блоки | 1-153463СБ | 2181 | |
| Следящие блоки | 1-171924СБ | 2212 | |
| Траверса | 4-217549 | 86 | |
| Траверса | 3-334306 | 95 | |
Лебедка тяговая
| Номенклатура | Чертеж | Вес, кг | Фото |
|---|
| Вал | 1-117750 | 3300 | |
| Вал | 1-136611 | 3300 | |
| Вал | 1-150207 | 3300 | |
| Вал | 1-136610 | 3300 | |
| Вал | 1-150206 | 3300 | |
| Вал-шестерня z-24 m-20 | 2-161878 | 1460 | |
| Вал-шестерня z-30 m-10 | 2-159403 | 374 | |
| Вал-шестерня z-30 m-10 | 2-177212 | 390 | |
| Вал-шестерня z-30 m-10 | 2-177213 | 370 | |
| Вал-шестерня z-30 m-10 | 2-251754 | 370 | |
| Втулка зубчатая z-72 m-12 | 2-207401 | 790 | |
| Колесо зубчатое z-114 m-20 | 2-161877 | 5200 | |
| Колесо зубчатое z-114 m-20 | 2-177214 | 5200 | |
| Колесо зубчатое z-190 m-10 | 2-131271 | 3000 | |
| Муфта кулачковая | 1-169420СБ | 143 | |
| Муфта кулачковая | 2-202353СБ | 84,5 | |
| Обойма зубчатая z-72 m-12 | 2-207402 | 190 | |
| Пневмоцилиндр выравнивания канатов | 1-176250СБ | 177,3 | |
| Полумуфта кулачковая | 2-203759 | 87 | |
| Полумуфта моторная | 2-174979 | 75 | |
| Полумуфта моторная | 2-203758 | 46 | |
| Полумуфта тормозная | 2-147233СБ | 198 | |
| Полумуфта тормозная | 2-177261СБ | 184 | |
| Сухарь | 3-161826 | 0,1 | |
| Шкив тормозной | 1-145119 | 195 | |
Механизм поворота
| Номенклатура | Чертеж | Вес, кг | Фото |
|---|
| Вал-шестерня z-13 m-36 | 2-129046 | 1620 | |
| Вал-шестерня z-13 m-36 | 0-100823 | 1620 | |
| Вал-шестерня z-13 m-36 | 7-2353 | 1620 | |
| Вал-шестерня z-13 m-38 | 7-4549 | 1690 | |
| Вал-шестерня z-24 m-12 | 3-225422 | 360 | |
| Вал-шестерня z-24 m-12 | 6-4490 | 350 | |
| Вал-шестерня z-34 m-16 | 6-6876 | 1020 | |
| Вал-шестерня z-35 m-16 | 3-178589 | 1020 | |
| Колесо зубчатое z-105 m-8 | 3-225420 | 250 | |
| Колесо зубчатое z-87 m-16 | 1-221400 | 1550 | |
| Колесо зубчатое z-90 m-16 | 1-92299 | 1550 | |
| Колесо зубчатое z-90 m-16 | 1-143581 | 1550 | |
| Колесо зубчатое z-99 m-12 | 2-129047 | 810 | |
| Колесо зубчатое z-99 m-12 | 2-251757 | 810 | |
| Шестерня z-30 m-8 | 3-225421 | 52 | |
| Шестерня z-30 m-8 | 2-169134 | 51 | |
| Шкив тормозной | 2-94105 | 116 | |
| Шкив тормозной | 2-201567 | 116 | |
База опорная
| Номенклатура | Чертеж | Вес, кг | Фото |
|---|
| База опорная | 0-118950СБ | 58603 | |

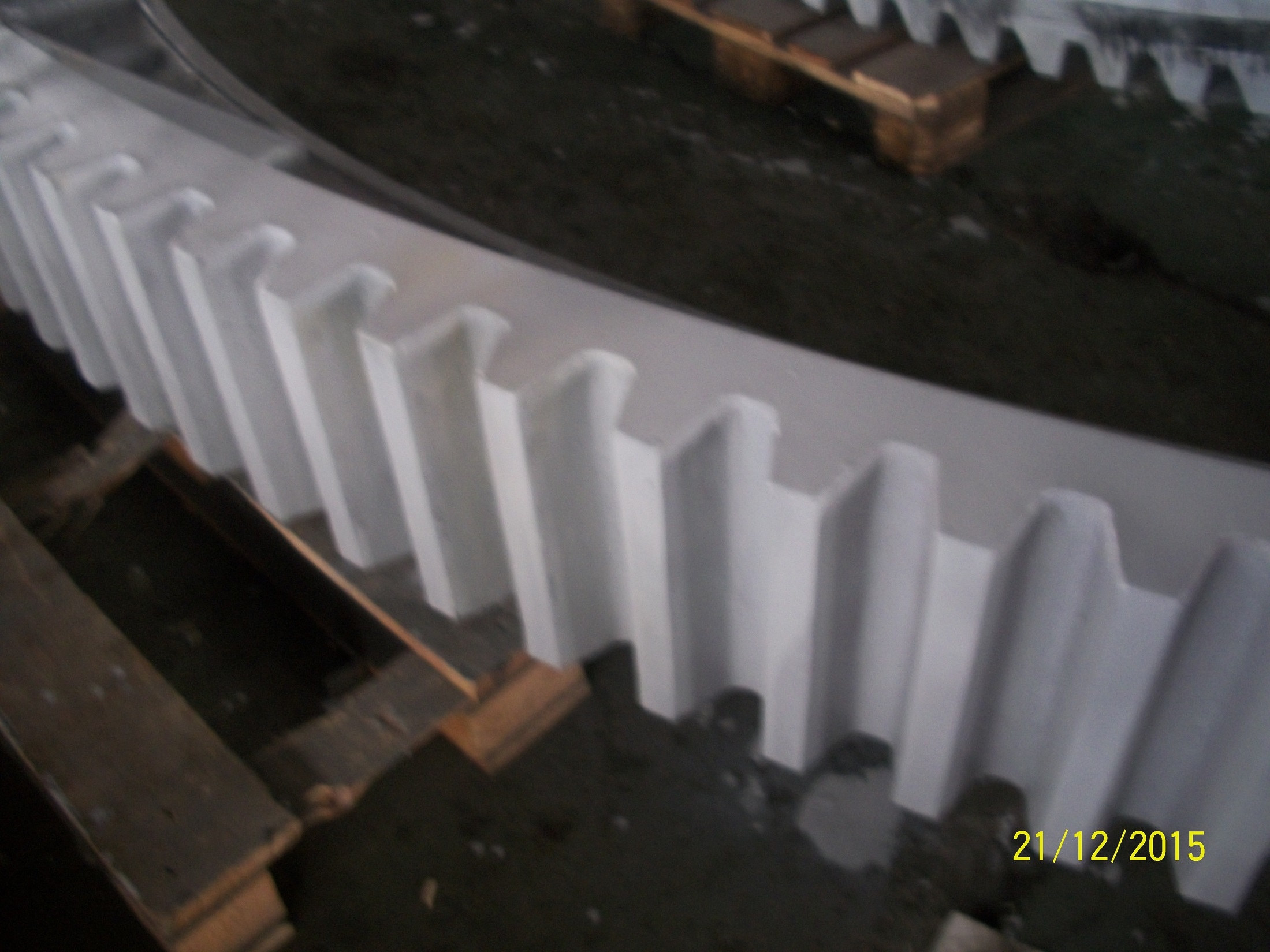

| Венец зубчатый z-192 m-36 | 1-169079СБ | 9195 | |
| Верхний рельсовый круг | 0-78398СБ | 2010 | |
| Верхний рельсовый круг | 8-1836СБ | 2320 | |
| Верхний рельсовый круг | 1-17226СБ | 1567 | |
| Верхний рельсовый круг | 8-28233СБ | 1653 | |
| Нижний рельсовый круг | 0-78869СБ | 1733 | |
| Нижний рельсовый круг | 0-118924СБ | 1720 | |
| Ось ролика | 3-303602 | 4 | |
| Ролик | 3-326528 | 24 | |
| Роликовый круг | 1-169946СБ | 4083 | |
| Цапфа центральная | 2-130895 | 2175 | |
| Цапфа центральная | 1-169975-01 | 2220 | |
Механизм шагания
| Номенклатура | Чертеж | Вес, кг | Фото |
|---|
| Колесо зубчатое z-68 m-33 | 8-1368 | 5450 | |
| Вал-шестерня z-12 m-33 | 2-158436 | 762 | |
| Вал-шестерня z-12 m-33 | 2-201817 | 1138 | |
| Вал | 2-201816 | 680 | |
| Муфта шлицевая | 3-343533 | 127 | |
| Вал | 1-169434 | 3550 | |
| Эксцентрик | 0-118060 | 4500 | |
| Вал шестерня z-22 m-8 | 2-132178 | 181,5 | |
| Вал шестерня z-22 m-8 | 2-174039 | 190 | |
| Колесо зубчатое z-126 m-8 | 2-132176 | 400 | |
| Вал шестерня z-28 m-12 | 3-230350 | 330 | |
| Колесо зубчатое z-112 m-12 | 2-132175 | 1100 | |
| Вал шестерня z-18 m-28 | 3-230349 | 970 | |
| Колесо зубчатое z-53 m-28 | 2-132174 | 3200 | |
| Вал | 2-132177 | 1200 | |
| Полумуфта тормозная | 1-147360 | 153 | |
