Запасные части для дробилок СМД

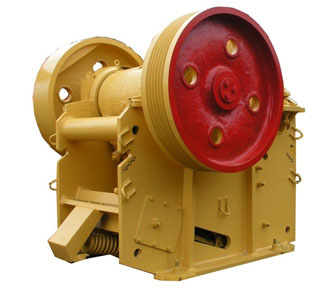

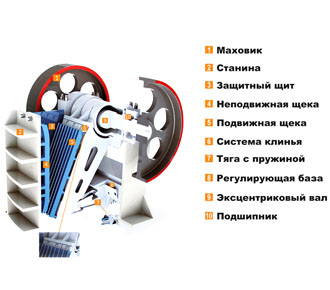

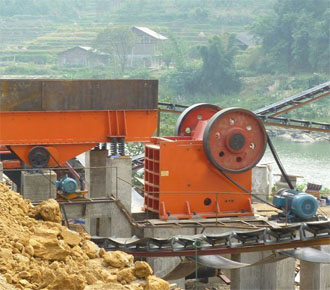

Дробилка щековая - предназначена для переработки базальта, гранита, диабазы, габбро, мрамора, доломита и других твердых пород с высокими показателями абразивноси. Применяется для дробления горных пород с пределом прочности при сжатие до 300 МПа.

Производственная компания "Одиссея" предлагает поставку, ремонт и восстановление запасных частей к щековым дробилкам СМД.


СМД-108

НоменклатураЧертежВес, кгФото
Болт409511002034,5
Болт 1.2 М20х400 ст3кп.019 ГОСТ 24379.11,12
Болт 1.2 М16х300ст3кп2 ГОСТ 24379.10,54
Болт 1.2 М36х1250 ГОСТ 24379.110,72
Болт 3 М12-6gх30.46.019 ГОСТ 77960,038
Болт 3 М20-6gх70.46.019 ГОСТ 77960,557
Болт 3 М20-6х50.46.019 ГОСТ 77960,219
Болт крепежный481721200200,603
Болт М10-6gх25.46.019 ГОСТ 77960,0436
Болт М12-6gх25.46.019 ГОСТ 77960,034
Болт М16-6gх40.46.019 ГОСТ 77960,152
Болт М16-6gх80.46.019 ГОСТ 77960,152
Болт М20-6gх50.66.019 ГОСТ 77960,219
Болт М20х70.46.019 ГОСТ 77960,219
Болт специальный48148000070,6
Бункер4844808000102
Вал эксцентриковый1049002001535
Винт0.409514001140,6
Винт104890501119,4
Винт натяжной М24х220.0190,5
Винт регулировочный108.03.00.00430
Втулка4844802007009,7
Втулка4844902014006,5
Втулка1048903001000,9
Гайка4816201044000,856
Гайка4844802031001,1
Гайка левая4816800036003,2
Гайка М10-6Н.5.019 ГОСТ 59150,001
Гайка М16-6Н.5.019 ГОСТ 59150,037
Гайка М180х3-6Н ГОСТ 118713,546
Гайка М20-6Н.5.019 ГОСТ 59150,035
Гайка М24-6Н.5.019 ГОСТ 59150,122
Гайка М36-6.5.019 ГОСТ 59150,416
Гайка М48х3-6Н.8.019 ГОСТ 59180,0143
Гайка правая4816800035003,2
Защелка4825400503000,06
Звездочка4816800015000,4
Звено распорное48448001000010
Клин верхний левый484480000300
108.00.00.003		27
Клин верхний правый484480000200
108.00.00.002		27
Клин левый48220020350019
Клин нижний левый484480000400
108.00.00.004		20
Клин нижний правый484480000500
108.00.00.005		20
Клин правый48220020280019
Клин регулировочный10489030090054
Кожух противовеса484480700030,1
Кольцо0.403.141006200,122
Кольцо4844902011008,05
Кольцо резиновое4825402009000,42
Кольцо упорное4825402014002,5
Крышка в сборе104890540010
104890540000		7,7
Крышка корпуса104900120100  7,6
Крышка стакана104900200400
4844812001 		35
Крышка щеки СМД-108104900200610
4844802012 		37
Манжета 1.2-220х260-2 ГОСТ 87520.305.321.001170,136
Манжета 1.2-270х320-2 ГОСТ 87520.305.321.001190,15
Масленка 1.2 Ц6хр ГОСТ 198530,15
Механизм регулирования щели104890500000312,45
Ограждение привода484481000094
Ограждение пружины48254007000016,2
Ось4845014002001
Ось 6- 30h12х100.45Ц.9хр ГОСТ 96500,016
Палец4822701054000,75
Планка10489030050018,6
Планка4822002047001,05
Планка48448020230014
Плита дробящая неподвижная484480000100
108.00.00.009		295
Плита дробящая подвижная484480202200
108.02.00.022		305
Плита распорная484480000610
108.00.00.006		120
Подшипник 13636 АМН ГОСТ 520106
Подшипник 3004244КМ ГОСТ 520120
Ползун104890330000
1048903302		128
Пробка G ¾-В0,17
Проволока 2,0-I0,24
Проволока 2,0-I ГОСТ 32820,24
Прокладка4816204011000,8
Прокладка1049002005000,045
Прокладка1049002007000,06
Противовес484480200210117
Пружина48244000060029,9
Пружина4856002004002,32
Рым-болт М16.019 ГОСТ 47510,31
Салазки48449061000038
Собачка4812711005000,23
Стакан левый104900210000126
Стакан правый104900220000127
Станина1048911000002950
Стопор4835703008000,04
Сухарь к тяге4822000006000,9
Сухарь484480202900
108.00.00.029 		14
Тавотница ТРГ-3/8”0,028
Тарелка пружина4825400021003,3
Трещетка4825400500004,05
Тяга пружины48448090000015,5
Упор4822800030000,22
Упор4822701058001,2
Фартук4816202017002,4
Фартук1048903007000,1
Шайба4814800008000,7
Шайба 16.65Г.019 ГОСТ 64020,008
Шайба 20 ГОСТ 64020,002
Шайба 27/350,02
Шайба концевая4824403028005,3
Шайба концевая 900,4
Шайба Н180.02Ст3кп ГОСТ 1187216800001081,9
Шайба отгибная48357030090,04
Шайба С10.02 Ст3кп.019 ГОСТ 113710,003
Шайба С16.02Ст3кп.019 ГОСТ 113710,04
Шайба С30.02 ст3пс3.019ГОСТ 113710,0504
Шкаф управления СМД-108 А-Р104901610066
Шкив1048902005001165
Шкив48449050010067
Шпилька М48х3 48162010434816201043007,8
Шплинт 6,3х40.019 ГОСТ 3970,037
Шплинт 8х90.019 ГОСТ 3970,04
Шпонка тангенциальная4825408006000,8
Шпонка тангенциальная4836404014000,87
Штифт 2.20х40 Хим.Окс.прм ГОСТ 31280,197
Щека1048902003001255
Щека в сборе1048902000104280
Эл.двигатель A250s6 380/660, 1081, 45 кВт 1000 об/мин440

СМД-109

НоменклатураЧертежВес, кгФото
Болт4845014001201,8
Болт409511002-070,6
Болт 1.2 М16х300 ст3кп2 ГОСТ 4379.10,54
Болт 1.2 М20х400 ГОСТ 24379.11,12
Болт 1.2 М36х1250 ГОСТ 24379.110,72
Болт 3М12-6gх30.46.019 ГОСТ 7796-700,038
Болт 3М20-6х50.46.019 ГОСТ 77960,219
Болт 3М30-6gх70.46.019 ГОСТ 77960,557
Болт крепежный481721200200,603
Болт М10-6gх25.46.019 ГОСТ 77960,0436
Болт М12-6gх25.46.019 ГОСТ 7796-700,034
Болт М16-6gх40.46.019 ГОСТ 77960,152
Болт М16-6gх80.46.019 ГОСТ 77960,152
Болт М20 6gх70.46.019 ГОСТ 77960,219
Болт М20-6gх50.66.019 ГОСТ 77960,219
Болт специальный48148000070,6
Бункер4844808000102
Вал эксцентриковый1049002001535
Винт104890300220,9
Винт104890501119,4
Винт0.409514001140,6
Винт натяжной М24х220.0190,5
Втулка10489020079,7
Втулка48449020146,5
Втулка10489030010,9
Гайка48162010440,856
Гайка48448020311,1
Гайка левая48168000363,2
Гайка М10-6Н.5.019 ГОСТ 59150,001
Гайка М16-6Н.5.019 ГОСТ 59150,037
Гайка М180х3-6Н.06.06.019 ГОСТ 118713,546
Гайка М20-6Н.5.019 ГОСТ 5915-700,071
Гайка М24-6Н.5.019 ГОСТ 59150,055
Гайка М24-6Н.5.019 ГОСТ 59150,122
Гайка М36-6Н.5.019 ГОСТ 59150,416
Гайка М48х3-6Н.8.019 ГОСТ 5918-730,0143
Гайка правая48168000353,2
Защелка4825400503000,06
Звездочка4816800015000,4
Звено распорное484480010010
Клин верхний левый4844900005
109.00.00.005		70
Клин верхний правый4844900004
109.00.00.004		70
Клин крепления подвижной плиты правый482200203519
Клин нижний левый4816800003
168-0-3		20
Клин нижний правый4816800002
168-0-2		20
Клин крепления подвижной плиты левый482200202819
Клин регулировочный1048903009
1048903009 		54
Кольцо0.403.141006200,122
Кольцо4825404009 1,6
Кольцо48449020118,05
Кольцо резиновое48254020090,42
Кольцо упорное48254020142,5
Корпус подшипника (Бугель)1049001200220
Кронштейн4844800110007,1
Крышка в сборе1048905400107,7
Крышка в сборе1048905400007,7
Крышка корпуса104900120100100
Крышка стакана104900200435
Крышка щеки10490020061037
Крышка щеки СМД-1094844802012
Манжета 1.2-220х260305.321.001170,136
Манжета 1.2-270х320305.321.001190,15
Масленка 1.2 Ц6хр ГОСТ 198530,01
Маховик4825408004750
Механизм регулирования щели1048905000312,45
Ограждение маховика484490700078,7
Ограждение привода4844910000123
Ограждение пружины482540070016,2
Ось4845014002001
Ось6- 30h12х1000,016
Палец4822701054000,75
Планка104890300518,6
Планка48220020471,05
Планка48448020231,5
Плита дробящая подвижная4844902016600
Плита дробящая неподвижная4844900002670
Плита дробящая подвижная (шаг 40)109.00.00.003430
Плита дробящая неподвижная (шаг 40)109.02.00.017465
Плита распорная4844900006156
Подшипник 13636 АМН ГОСТ 520106
Подшипник 3002244КМ ГОСТ 520120
Ползун1048903302127
Ползун1048903300128
Привод4844905000600
Пробка G ¾-В0,17
Проволока 2,0-I ГОСТ 32820,24
Прокладка10490020050,045
Прокладка10490020070,06
Прокладка 85х250х310490020160,5
Пружина482440000629,9
Пружина48560020042,32
Ремень С(В)-5000.0 ГОСТ-1284.1-891,5
Рым-болт М16.019 ГОСТ 4751-730,31
Салазки484490510038
Собачка4812711005000,23
Стакан левый1049002100126
Стакан правый1049002200127
Станина10490110003394
Стопор48357030080,04
Сухарь484480202914
Сухарь к тяге48220000060,9
Тавотница ТРГ-3/8”0,028
Тарелка пружины48254000213,3
Трещетка48254005004,05
Тяга пружины4825400200017,5
Упор48227010581,2
Упор48228000300,22
Фартук10489030070,1
Фартук48162020172,4
Шайба48148000080,8
Шайба 16.65Г.019 ГОСТ 64020,008
Шайба 20 65Г.019 ГОСТ 64020,002
Шайба 27/350,02
Шайба концевая48244030285,3
Шайба концевая 900,4
Шайба Н180.02Ст3кп1,9
Шайба отгибная48357030090,04
Шайба С10.02 Ст3кп.019 ГОСТ 113710,003
Шайба С16.02Ст3кп.019 ГОСТ 113710,04
Шайба С20.02Ст3кп.019 ГОСТ 113710,016
Шайба С30.02Ст3сп3.019 ГОСТ 113710,0504
Шкаф управления СМД-109 А-Р104901610066
Шкив1049002011715
Шкив484490500167
Шпилька М48х3 ГОСТ 397-797,8
Шплинт 6,3х40.019 ГОСТ 3970,037
Шплинт 8х90.019 ГОСТ 397-790,04
Шпонка тангенциальная48254080060,8
Шпонка тангенциальная48364040140,87
Штифт 2.20х40 ГОСТ31280,197
Щека10490020022000
Щека в сборе1049002000105632
Электродвигатель N=45 кВт, n=1000 об/мин, U=220/380 В, f=50 ГцА250S6Т1440

СМД-110

НоменклатураЧертежВес, кгФото
А280S6У1 75/1000 (электродвигатель) (380/660В, IMB3 (1081), IP55, ЭМШ)690
Болт0.409511002-097,02
Болт48426000173,6
Болт4845014001201,8
Болт 1.2 М20х400 ГОСТ 24379.11,12
Болт 1.2М16х300 ст3кп2 ГОСТ 24379.10,54
Болт 1.2М48х600 ГОСТ 24379.124,7
Болт 30 6qх120.46.019 ГОСТ 77960,835
Болт 3М12-6gх30.46.019 ГОСТ 77960,038
Болт 3М20-6gх50.46.019 ГОСТ 77960,219
Болт М10-6gх25.46.019 ГОСТ 77960,022
Болт М12-6gх25.46.019 ГОСТ 77960,034
Болт М16-6gх80.46.019 ГОСТ 77960,152
Болт М20-6gх40 46.019 ГОСТ 77960,219
Болт М20-6gх50.46.019 ГОСТ 77960,219
Болт М20-6gх70.46.019 ГОСТ 77960,219
Болт с шайбой10630012300,74
Болт специальный48450000131,26
Бункер4845013000345
Вал эксцентриковый4845011001800
Винт0.409514001-140,6
Винт1049103005 36
Винт10529070011032,8
Винт натяжной М24х220.0190,5
Винт регулировочный1049103001
1049103005 		35
Втулка1048903001000,9
Втулка484501100213
Гайка48162010440,856
Гайка48448020311,1
Гайка левая48426000158,1
Гайка М10-6Н.5.019 ГОСТ 59150,012
Гайка М16-6Н.5.019 ГОСТ 59150,037
Гайка М20-6Н.5.019 ГОСТ 59150,071
Гайка М30-6Н5.019 СТП-22-116-2180,242
Гайка М36-6Н.5.019 ГОСТ 59150,416
Гайка М48-6Н.5.019 ГОСТ 59150,956
Гайка специальная регулир.винта левая48426000158,1
Гайка специальная регулир.винта правая48426000128,1
Гайка установочная (на вал эксцентриковый) М220*348244030114,5
Защелка4825400503000,06
Звездочка4816800015000,4
Звено распорное484501400014
Клин104900201410,3
Клин104900201513,2
Клин верхний левый4845000019135
Клин верхний правый4845000018135
Клин нижний левый484500002280
Клин нижний правый484500002180
Клин регулировочный104910300695
Кольцо0.403.141006200,122
Кольцо4844802017309,5
Кольцо48450110091015,9
Кольцо48450110111018,5
Кольцо резиновое48220020070,535
Контргайка М30-6Н5.019 СТП-22-116-2190,112
Крышка в сборе105290710024,5
Крышка в сборе10529071001024,2
Крышка корпуса (Бугель)1049104101140
Крышка стакана104910200410
1049.102.204		31
Крышка щеки4845.011.01960
Крышка щеки10491020011065
Лист484501200527
Манжета 1.2-270х320-2 ГОСТ 8752 0.305.321.001190,18
Манжета 1.2-340х380 0.305.321.001200,33
Масленка 1.2Ц6хр ГОСТ 198530,01
Маховик48450020021260
Механизм регулирования щели1049106000452
Ограждение маховика4845005000106
Ограждение привода4845006000137
Ограждение пружины482540070016,2
Ось4845014002001
Ось 6-30h12х100 ГОСТ 96500,598
Палец48227010540,75
Палец48426000046
Планка48220020471,05
Планка48448020231,5
Плита дробящая неподвижная110.00.00.002
48450.00.002		895
Плита дробящая подвижная110.02.00.016
48450.11.016		950
Плита распорная4845000025150
Подшипник 2556 ГОСТ 520120
Подшипник 3556 ГОСТ 5200
Подшипник 3644 ГОСТ 520128
Ползун1049103100211
Ползун1049103101210
Привод4845008000795
Пробка ¾ трубная в сборе10693027000,2
Пробка G3/4-В ч.4599300000140,17
Проволока 2,0-I ГОСТ 32820,24
Прокладка10490020160,5
Прокладка10491020020,07
Прокладка1049102002100,08
Прокладка1049102002200,16
Прокладка10491020050,12
Пружина48244000631
Пружина482440000629,9
Пружина48560020042,32
Ремень Д(Г)-63000.0 ГОСТ-1284.11,5
Рым-болт М16.019 ГОСТ 47510,31
Рычаг484500001226
Салазки4845008100355
Собачка4812711005000,23
Стакан левый1049102100151
Стакан правый1049102200160
Станина10491040007150
Стопор48357030080,04
Сухарь104910202916,5
Сухарь к тяге48220000060,9
Тавотница ТРГ-3/8”0,028
Тарелка пружины48254000213,3
Трещётка48254005004,05
Тяга в СБ с гайкой484500700017
Тяга пружины484500700018,1
Упор48227010581,2
Упор48228000300,22
Фартук10491030040,115
Фартук48162020172,4
Шайба48450020220,24
Шайба 20.65Г.019 ГОСТ 64020,02
Шайба 27/35 ч.2575900005040,02
Шайба концевая48244030285,3
Шайба отгибная48357030090,04
Шайба С10.02Ст3кп.019 ГОСТ 113710,0034
Шайба С30.02Ст3пс3.019 ГОСТ 113710,0504
Шайба С48.02Ст3кп.019 ГОСТ 113710,284
Шкаф управления104911610096
Шкив10491020091130
Шкив48450020140
Шкив4845008003125
Шпилька М48х3 48162010437,8
Шплинт 6,3х40.019 ГОСТ 3970,037
Шплинт 8х90.019 ГОСТ 3970,037
Шпонка тангенциальная4824403026
4836404014		0,87
Штифт10491020080,53
Штифт 2.20х40Хим.Окс Прм ГОСТ 31280,197
Щека10491020033900
Щека в сборе10491020009230

СМД-111

НоменклатураЧертежВес, кгФото
Вал эксцентриковый3440.03.001.0.0232106
Вал эксцентриковый3440.03.021
3442.03.021		1910
Вкладыш (бронзовый)3440.01.01185
Вкладыш (бронзовый)3442.10.005.570
Втулка чугунная34010.03.0051,4
Втулка3410.03.0071,06
Втулка3440.03.005135
Втулка эксцентрика3440.03.00680
Втулка3440.03.007130
Втулка3440.03.008120
Втулка3440.03.009135
Втулка3440.03.011120
Втулка3440.03.01321
Втулка3440.03.0173,1
Втулка3440.03.0181,4
Втулка3440.03.0191,06
Втулка шлицевая3440.03.051.0500
Втулка3442.03.006140
Втулка3442.03.008145
Втулка эксцентриковая3440.03.050СБ620
Гайка3440.03.03715
Главный вал в сборе3440.03.00019407
Главный вал в сборе3442.03.00015000
Диск3440.03.11018,8
Диск3440.03.11113
Диск не клепанный3440.03.03517,5
Диск не клепанный3440.03.03618
Клин с м/о3440.02.00575
Кожух3440.03.08034,1
Колонка3440.03.0162,4
Кольцо3440.03.0147
Кольцо3440.03.0232,6
Кольцо3440.03.03913,5
Корпус шлицевой3440.03.004.0150
Крышка3440.03.012100
Крышка3440.03.09095
Крышка3440.03.09185
Крышка3440.03.500113
Крышка3440.03.600108
Маховик3442.03.0345500
Накладка3440.03.0251
Плита дробящая неподвижная без м/о3440.01.110
3442.10.004		880
Плита дробящая подвижная верхняя без м/о3440.02.010
3442.02.005		1000
Плита дробящая подвижная нижняя без м/о3440.02.020
3442.02.004		1100
Плита дробящая неподвижная с м/о3440.01.110
3442.10.004		840
Плита дробящая подвижная верхняя с м/о3440.02.010
3442.02.005		960
Плита дробящая подвижная нижняя с м/о3440.02.020
3442.02.004		1050
Плита распорная задняя с м/о3440.00.009
3442.00.003		330
Плита распорная передняя с м/о3440.00.008
3442.00.002		720
Подшипник3003776240
Подшипник3656135
Пружина3440.00.00445,5
Сегмент3440.03.0240,9
Сухарь3442.02.003120
Сухарь3442.03.202
3440.02.003		103
Шайба упорная3440.03.0229,1
Шатун3440.03.2004000
Шкив3440.03.0335000
Шпонка3440.03.0380,1

СМД-117

НоменклатураЧертежВес, кгФото
Вкладыш3431.01.021265
Вкладыш 3460.01.011255
Вкладыш3462.00.001190
Втулка3460.03.005260
Втулка шлицевая3460.03.5011200
Диск3460.03.03555
Диск3460.03.11159,7
Диск3460.03.11075
Корпус3460.03.004470
Плита дробящая 3460.02.011 1000
Плита дробящая 3460.02.021 1410
Плита дробящая 3460.02.031 1430
Плита дробящая неподвижная 3460.01.111 680
Плита распорная задняя3460.00.006
3462.00.002		 1400
Плита распорная передняя3460.00.005
3462.00.001		 2100
Пружина3460.00.004
Сухарь3462.02.003360

СМД-118

НоменклатураЧертежВес, кгФото
Вал эксцентриковый3450.03.0217055
Вкладыш3450.01.011180
Вкладыш3452.10.013140
Втулка3450.03.005190
Втулка шлицевая3450.03.006530
Диск клёпанный3450.03.110.00СБ40
Диск клёпанный3450.03.111.0031
Диск не клепанный3450.03.02134
Клин с м/о3450.02.005150
Корпус шлицевой3420.11.004210
Корпус шлицевой3450.03.004230
Крышка3450.03.090СБ145
Крышка3450.03.091.0140
Плита дробящая неподвижная без м/о3450.01.1111400
Плита дробящая подвижная нижняя без м/о3450.02.0111800
Плита дробящая подвижная верхняя без м/о3450.02.0211600
Плита дробящая неподвижная с м/о3450.01.1111450
Плита дробящая подвижная нижняя с м/о3450.02.0111900
Плита дробящая подвижная верхняя с м/о3450.02.0211650
Плита распорная задняя3452.00.002
3450.00.007		600
Плита распорная передняя3450.00.006
3452.00.001		1350
Подшипник3003792
Подшипник30-30031
Пружина3450.00.00455
Сухарь с м/о3452.02.003190
Сухарь с м/о3452.03.202175
Сухарь3452.03.203180
Футеровка3450.01.006
3450.01.007		710
Футеровка3450.01.008
3450.01.009		470
Футеровка3452.10.003
3452.10.004		360
Футеровка3452.10.005
3452.10.006		220

СМД-59А

НоменклатураЧертежВес, кгФото
НоменклатураЧертежВес, кг
Вал эксцентриковый3421.06.024
Втулка на вал5683-08
Плита дробящая3420.02.021815
Плита дробящая3420.02.041560
Плита дробящая верхняя неподвижная3420.01.041580
Плита дробящая неподвижная3420.01.020А330
Плита дробящая неподвижная3420.01.030А275
Плита дробящая нижняя неподвижная3420.01.021А660
Плита дробящая подвижная3420.02.020А584
Плита дробящая подвижная3420.02.040А430
Плита дробящая средняя неподвижная3420.01.031550

СМД-60А

НоменклатураЧертежВес, кгФото
Плита дробящая3430.01.040825
Плита дробящая неподвижная3430.01.030615
Плита дробящая подвижная3430.02.0301000
Плита дробящая подвижная3430.02.020912
Плита распорная3460.00.0061250
Сухарь3430.04.001360
Сухарь3430.04.002400
Футеровка3430.01.019
3430.01.016		418
Футеровка3430.01.015
3430.01.021		318
Футеровка3430.01.014
3430.01.022		215
Футеровка3430.01.013
3430.01.023		146

Щековая дробилка, внешний вид


Щековая дробилка, конструкция


Щековая дробилка в работе

ООО «Производственная компания «Одиссея» Адрес: 640008, Курганская обл., г. Курган, ул. Бажова, д. 144, оф. 21 т.  +7 (3522) 559 917,  +7 (912) 831 32 84
ИНН: 4501210824 ОГРН: 1164501057005 e-mail: odsnab45@yandex.ru
ООО «Производственная компания «Одиссея»
ИНН: 4501210824 ОГРН: 1164501057005
Адрес: 640008, Курганская обл., г. Курган, ул. Бажова, д. 144, оф. 21
т.  +7 (3522) 559 917,  +7 (912) 831 32 84, e-mail: odsnab45@yandex.ru
